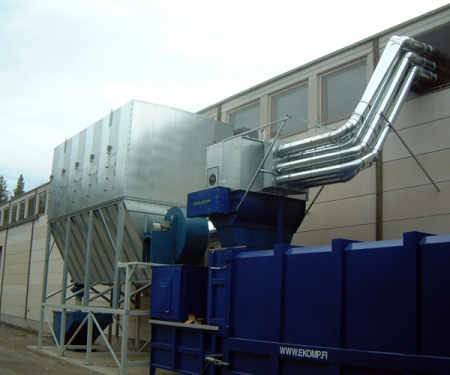

Рукавный фильтр SBS PPT-Filter

Рукавные фильтры SBS, разработанные компанией РРТ-Filter относятся к газоочистным аппаратам тонкой очистки. Они широко используются для улавливания различной пыли.

При фильтрации твердые частицы пыли накапливаются в виде пылевого слоя на поверхности фильтрующих (осаждающих) элементов пористых сред, а также в порах между элементами. В процессе подобного накопления улучшается эффективность улавливания пыли, в частности, из-за более значительного влияния отсеивания.

Принцип работы

Рукавный фильтр состоит из ряда тканевых рукавов, подвешенных в металлической камере. Нижняя часть кожуха — пылевой бункер, в который через канал попадает запыленный воздух, имеет приспособление для удаления пыли; верхняя часть бункера герметично отделена от основания рукавов посредствам перегородки с патрубками. На эти патрубки натянуты открытые нижние концы рукавов. Рукава посредством встроенных в них колец удерживаются в растянутом состоянии. Кожух фильтра посредством патрубка связан с всасывающим вентилятором. Запыленный воздух при входе теряет в бункере свою скорость, причем в этом месте выделяется часть крупной пыли. Затем воздух поступает через патрубки в рукава. На поверхности ткани и в ее порах осаждается пыль. По мере увеличения толщины слоя пыли возрастает сопротивление фильтра прохождению газа. Очищенный воздух выходит из кожуха через открытый клапан. В фильтре можно использовать различные виды фильтрующих тканей. Гладкие и неворсистые ткани сравнительно легко пропускают пыль, задерживаются только крупные частицы в порах ткани. Такие ткани начинают хорошо задерживать пыль только после накопления ее на поверхности в виде слоя. Ворсистые ткани обладают мелкими порами, влияние начального слоя пыли меньше, чем для гладких и неворсистых тканей. Ворсистые ткани целесообразно применять при улавливании зернистой, гладкой пыли. Волокнистую пыль трудно удалить с ворсистой ткани, для улавливания ее следует применять гладкие ткани. При отсутствии рваных и незакрепленных (сорванных) рукавов может быть достигнута очень высокая степень очистки газа рукавным фильтром. Общая производительность рукавного фильтра или время его работы определяется тем, что первоначально эффективно действующий слой отложившейся пыли должен быть удален вследствие возрастающего сопротивления и больших потерь давления. При удалении этого слоя часть фильтрующих элементов выключается из работы.

Преимущества

Рукавные фильтры SBS в отличие от многих других обладают отличными показателями:

• эффективностью по массе уловленной пыли,

• прекрасной пылеаккумулирующей способностью, или пылеемкостью (зависимость сопротивления фильтра от количества уловленной и накопившейся в нем пыли),
• отличной аэродинамической характеристикой (зависимость сопротивления чистого фильтра от воздушной нагрузки). Эти три тесно связанных между собой показателя являются важнейшими и основополагающими, причем они обязательно должны быть репрезентативными для условий эксплуатации. Не располагая ими, вообще невозможно оценить, насколько те или иные фильтры отвечают требованиям и условиям проектируемого объекта.

Экономия электроэнергии

Расход электроэнергии на очистку определяется гидравлическим сопротивлением рукавного фильтра. При общем гидравлическом сопротивлении фильтра (сопротивление при входе и выходе из фильтра, плюс сопротивление ткани), равном 100 мм вод. ст., расход электроэнергии на 1000 м³ очищенных газов (при нормальных условиях) составляет 1 кв/ч.
